Aspiratori per fumi e vapori

Unità di aspirazione fisse o portatili, progettate e costruite per soddisfare qualsiasi applicazione.

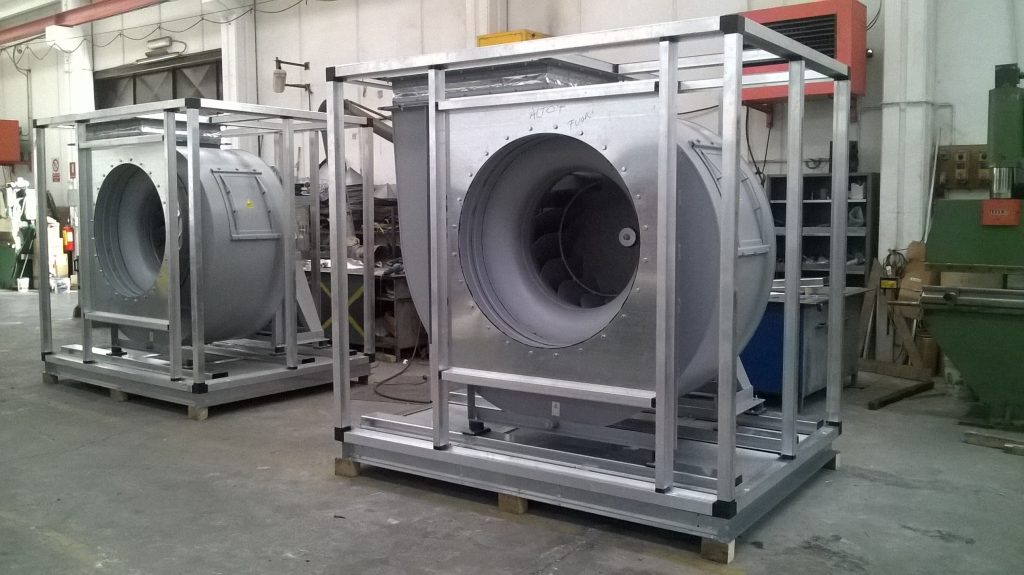

In entrambi i casi il ventilatore è installato in un robusto telaio realizzato in travi di acciaio con verniciatura poliuretanica per prevenirne la corrosione (esecuzioni in acciaio inossidabile AISI 304 o AISI 316L a richiesta).

I ventilatori di aspirazione, di primaria marca, sono di tipo a semplice aspirazione con ventola a pale avanti adatta all’aspirazione di vapori e fumi freddi. Valori di rendimento totale fino al 85%. Motore elettrico asincrono, trifase, IP55, costruito secondo normative internazionali IEC 60034, IEC 60072, EMC 2004/108/CE, LDV 2006/95/CE, provvisto di marcatura CE, classe F, adatto per funzionamento in continuo a carico costante (S1).

Configurazione standard: Complesso ventilatore-motore ad accoppiamento diretto.

Configurazione Opzionale: Complesso ventilatore-motore con trasmissione a cinghie e pulegge.

Temperatura massima del fluido aspirato: +60°C in versione Standard (+ 150°C in continuo con picchi di 180°C disponibili su richiesta). Per accoppiamenti con cinghie e pulegge è possibile raggiungere temperature massime di +200°C.

Il ventilatore in versione standard è realizzato in acciaio verniciato secondo gli standard costruttivi dei vari produttori (soluzioni in acciaio inossidabili AISI 304 or 316L sono disponibili su richiesta).

In caso di applicazioni industriali fisse, con utilizzo continuo, come impianti di aspirazione fumi di saldatura, polveri di levigatura, o lavorazione del legno, ecc., possiamo fornire, in abbinamento, un filtro automatico (di tipo autopulente ad aria compressa) progettato caso per caso in base al tipo di materiale aspirato.

Su richiesta possiamo fornire il quadro elettrico di avviamento e controllo che sarà già cablato nel caso di installazione diretta sullo skid ventilante.
L’alimentazione elettrica standard è 400V/3ph/50Hz (altre alimentazioni disponibili su richiesta).

APPLICAZIONI

Trasporto pneumatico di aria polverosa;
Sistemi di essicazione;
Sistemi a tiraggio forzato;
Aspirazione fumi di saldatura;
Trasporto di trucioli di segatura, refili di cartone, trucioli metallici, ecc.

STANDARD DI PROGETTAZIONE

Direttiva 2006/42/CE (EU Direttiva Macchine)
Direttiva 2014/35/UE (Direttiva bassa tensione)
Direttiva 2014/30/UE (EMC Compatibilità Elettromagnetica)
Direttiva 2014/34/EU (ATEX)

ACCESSORI DISPONIBILI

Silenziatori lato ingresso / uscita aria;
Giunti antivibranti lato ingresso / uscita aria;
Condotte metalliche per alta pressione;
Cappe, bracci articolati, ecc.
Altro su richiesta
